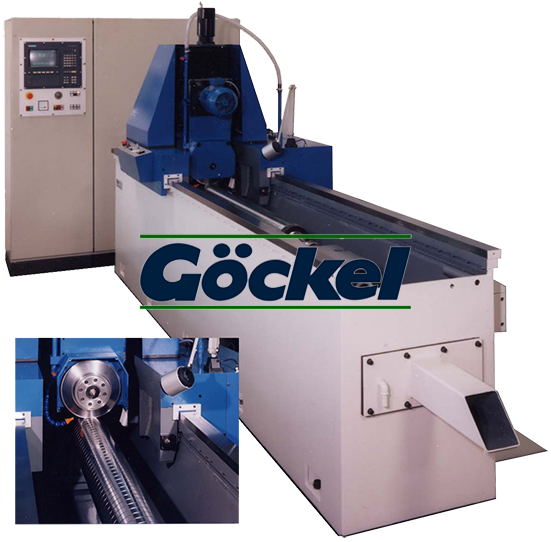

高精数控螺纹橡胶轧辊磨床GU65W
该磨床是集螺纹磨床和轧辊磨床于一体的专用磨床。
中国已逐步步入世界钢铁生产和消费大国行列,但特殊钢材的生产一直处于落后状态,尤其在硅钢板的生产方面,国外早已生产冷轧硅钢板而我国还在使用热轧硅钢板,热轧硅钢板的质量差产量低,为此国内多家大型钢铁企业投入巨资开始引进进口设备生产冷轧硅钢板。
在硅钢板生产线上轧辊是一种消耗品,在轧制过程中轧辊损坏后需要在轧辊磨床上及时进行修复,此类轧辊磨床基本上由德国磨床厂家提供,而德国Gockel磨床GU65型正是修复橡胶螺纹轧辊最为专业的设备。

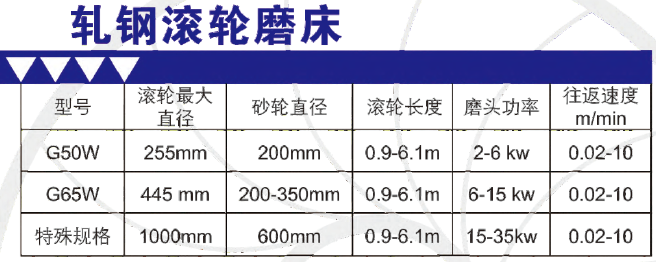

设备技术参数:
进给值范围: | 0.001 –0,2mm |
轧辊驱动速度: | 0,5- 200rpm |
磨削圆度精度: | ≤ 0,01mm |
圆柱度: | ≤ 0,01mm/m |
全长上螺距累积误差: | 0,05mm |
全长上任取: | ≤0,03/300mm |
槽宽深度范围: | 0.06~0.7mm |
深度公差: | ﹢0.005~﹢0.01mm |
齿形角公差: | ﹢/﹣ 1° |
螺纹范围: | 24种公制系统 |
螺纹加工范围如下(10 – 72牙/英尺): | 10 11 12 13 14 15 16 18 20 22 24 26 |
28 30 32 36 40 44 48 52 56 60 64 72 | |
安装方式: | 精准定位 |
磨削方式: | 干磨 |
磨床设备主要包括:
床身、导轨、轧辊驱动系统、磨头架、横进给及纵向进给机构、磨削主轴集成系统、磨具、往返驱动系统、砂轮修整器系列、砂轮磨损补偿、吸尘装置、电气柜、自动润滑、全套电气、CNC控制系统、仿形装置、防护系统、自动接近系统等各一套。
磨床特点:
- 全自动CNC控制,西门子 840D数控系统,集成完全灵活的连续路径凸度系统的磨床;
- 轧辊驱动通过伺服电机无级变量范围0.5~200 rpm,可顺时针及逆时针正反旋转;
- 尾架纵向可调,而且尾架垂直调整是针对侵蚀误差;
- 夹持和研磨轧辊的夹具通过中心环来驱动;
- 进给系统依靠交流电机通过脉冲系统实现,根据脉冲系统可以在逆转点上选择进给,通过数控面板可调整脉冲量及顺序脉冲,所有的数值
可通过数控面板显示,往返运行可设置快速调整运行的砂轮及砂轮更换;
- 可通过数控预先设定无火花磨削/光磨,完成光磨程序后,磨头架会自动停止在固定位置;
- 磨削主轴集成具有特殊的结构,对于螺纹磨削、平面或曲面磨削这种特殊的需求,磨头可以旋转90º,为加强其坚固度磨削主轴具有非常
特殊的设计,高精密的主轴轴承,所有的旋转部件都保持动态平衡。磨削主轴位于导向板的下方,这样可以保证进给的高精度。
- 磨头架往返运行是通过两个数字饲服电及螺旋齿轮驱动,其中一个是制动电机,无级变量的范围0.02~10 m / min,可通过数控桌面来调
整;
- 床身内左部带有一个金刚石可微调装置,用于精准地修整砂轮, 全自动循环和修整循环,砂轮修整循环和修整后的砂轮自动补偿;
- 一键整机自动润滑系统,
- 仿形装置,带干磨的抽吸装置。
